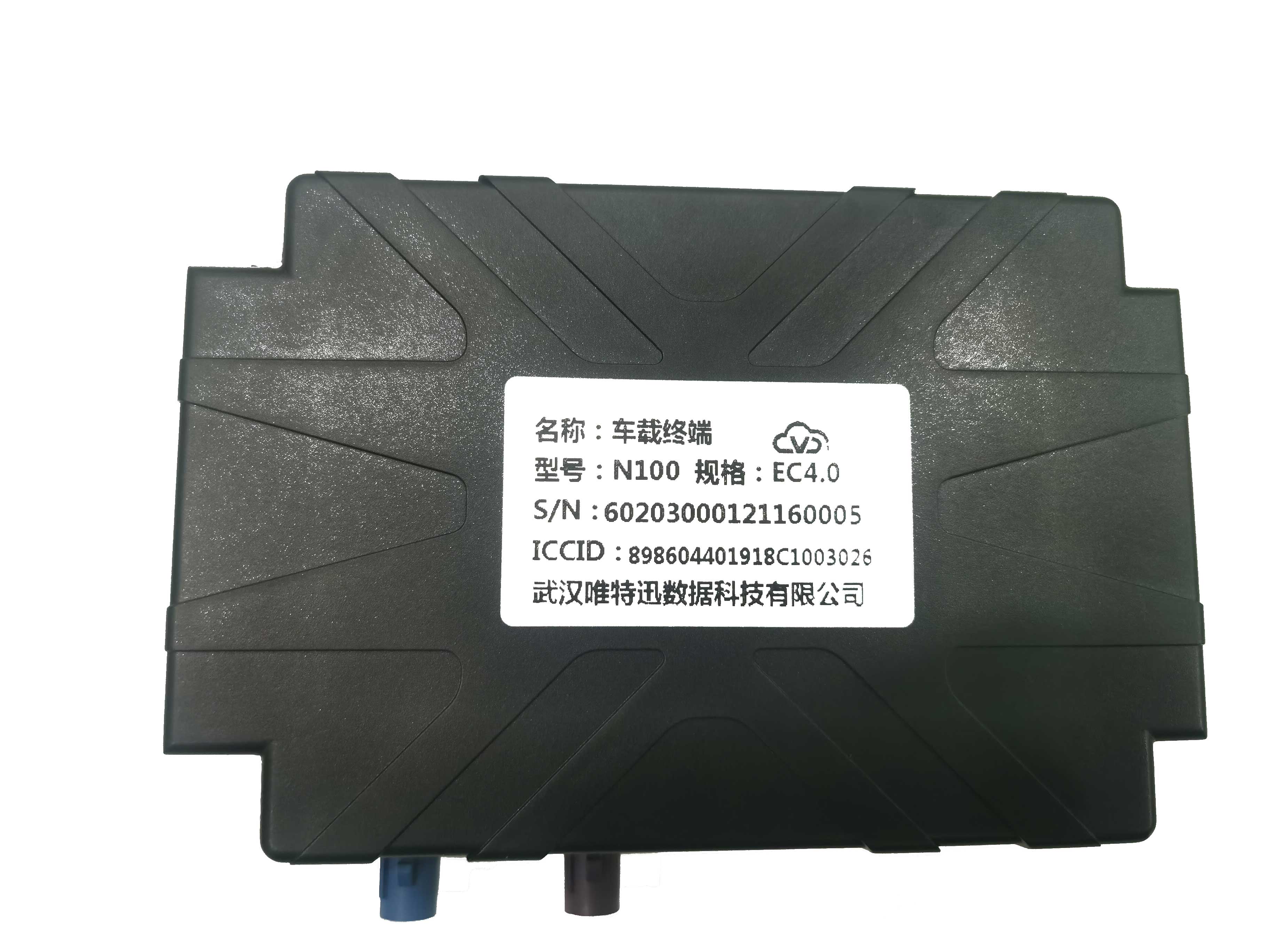

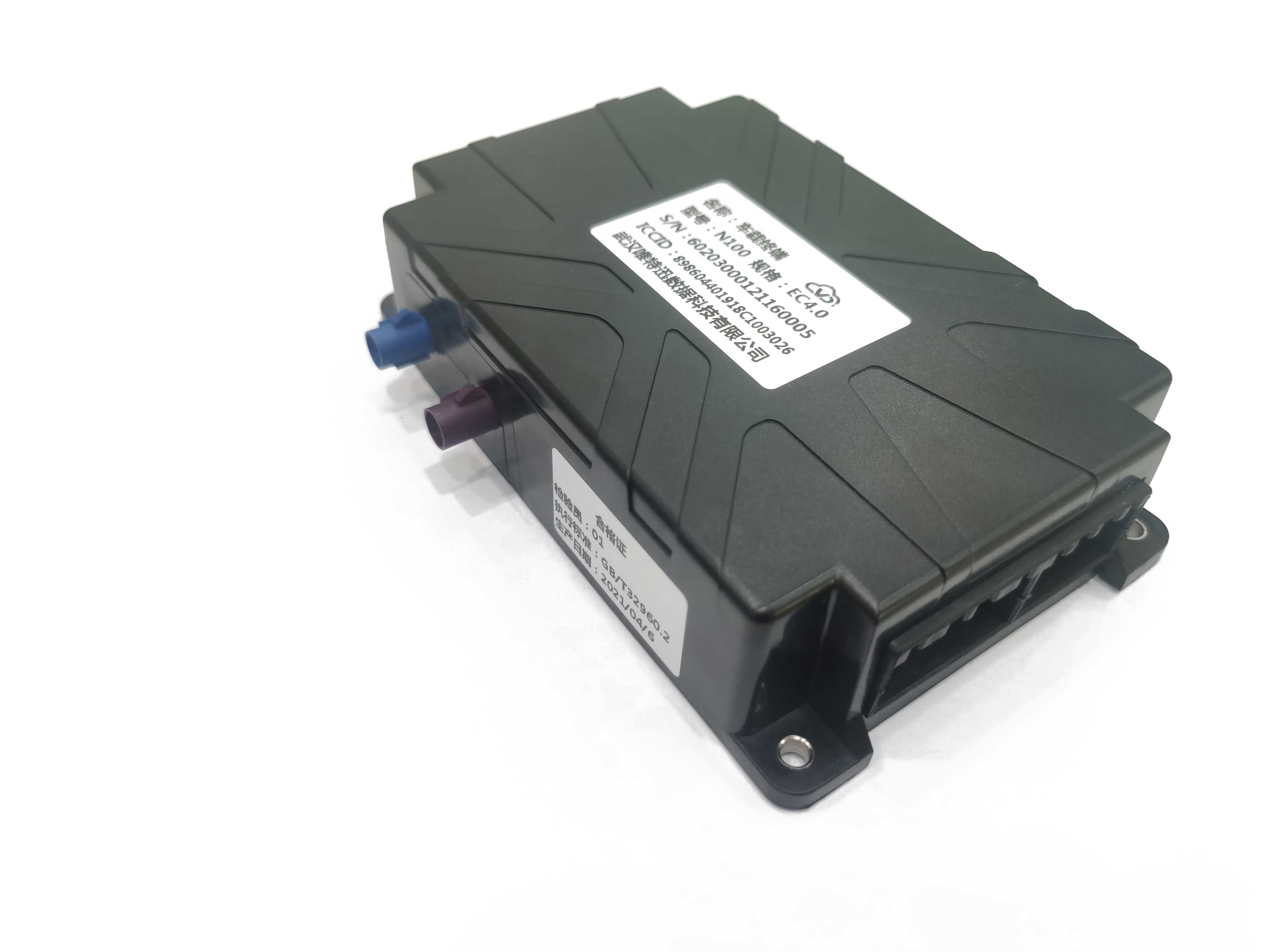

N100是一款集车载OBD通信模块、高精度定位模块、4G全网通通讯模块、BT蓝牙通信模块、RS232串口通讯模块、CAN通讯模块、三轴加速度计与陀螺仪、TF卡存储、DI数字输入、DO数字输出等于一体的智能车载终端,符合交通运输部门对新能源交通运输车辆的技术要求。可对车辆电池数据、电机数据、车况数据、定位数据、驾驶行为数据等进行监测与存储,并上传至车联网平台再进行大数据的深度挖掘,为企业车辆的运营管理、远程调度、在途监管、安全用车等提供全方位的解决方案。同时具备远程升级,故障诊断等功能。
产品严格按照前装车规级要求设计,芯片集成度高,整机体积小。整机待机功耗低,最低休眠功耗小于1毫安,实现车机超长待机,性能全面优于同行其他产品。
整机带有状态指示灯,根据不同指示灯状态,参考说明书可以方便快捷的知道车机在哪种工作状态,维护方便。车机接口线束可以量身定制,安装车机不需破线改线,直接和原车线束对接,简单易行,稳靠牢固。
接收车身数据并及时通过4G传输至远程平台,包括GPS/北斗数据、设备自身状态数据的传输。
支持断点续传,在信号不好时,数据没有发送出去时将数据存入存储芯片,当网络恢复后,补传数据。
实现远程平台控制指令传输,完成远程对车身有限的控制。
实现蓝牙控制指令的传输,完成近距离对车身控制。
模块内置FLASH,有效存储车身数据。
通过4G通信进行远程自动升级或者本地通过232串口升级终端程序。
根据国标要求,将车辆数据上传至国家平台,并通过国家平台的数据质量校验;
根据企业要求,将车辆数据上传至企业平台,完成企业的生产检验和售后维护工作;
可通过企业平台,下发透传指令或自动设置触发条件,实现远程获取车辆CAN数据的功能;
根据企业的UDS升级协议,通过TBOX下载ECU升级包,实现企业ECU的远程升级;
根据企业的CCP协议,通过TBOX下发对应参数,实现企业的远程参数标定功能;
N400是一款集高精度定位、4G全网通通信、蓝牙通信、WIFI通信、RS232串口通讯、USB通讯、多路CAN通讯、三轴加速度计与陀螺仪、TF卡存储、DI数字量输入、DO数字量输出等于一体的智能车载终端,符合交通运输部门对新能源交通运输车辆的技术要求。可对车辆OBD数据、发动机数据、车况数据、定位数据、驾驶行为数据等进行监测与存储,并上传至车联网平台再进行大数据的深度挖掘,为企业车辆的运营管理、远程调度、在途监管、安全用车等提供全方位的解决方案。同时具备远程升级,故障诊断等功能。
符合《GB17691-2018重型国六排放标准发布稿》
平台下发UDS指令,TBOX向整车CAN总线发送UDS查询指令,ECU将反馈信息发送至整车CAN,TBOX对信息进行组包,发送至平台,平台对信息进行保存、解析。
平台下发TBOX升级指令,TBOX获取升级文件后效验升级TBOX程序。
平台下发ECU升级指令,TBOX获取ECU升级文件和配置文件,按照UDS协议来升级ECU的程序。
平台下发CCP指令,TBOX识别指令,然后通过CAN模块将CCP指令发送给ECU,从而采集CCP数据。
平台下发OBD指令,TBOX向整车CAN总线发送OBD查询指令,ECU将反馈信息发送至整车CAN,TBOX对信息进行组包,发送至平台,平台对信息进行保存、解析。
平台下发故障码查询或者清除指令,TBOX通过CAN模块将指令发送给ECU,ECU反馈数据或者结果。TBOX将数据或者结果打包上传给平台。
TBOX具有盲区数据保存的功能,存储数据满足7天(24h*7)数据存储要求,循环覆盖。
通过OBD终端的CAN总线接口和K线接口实现ECU控制器数据采集功能,OBD终端通过蓝牙通讯协议获取手机APP发送的请求发送数据的指令包,将获取的CAN数据或者K线数据按照蓝牙通讯协议进行打包并上传给手机终端APP,同时支持安卓和ios系统,并且支持远程升级,支持故障码清除。
显示车辆重要的指标参数
展示车辆指标曲线
下发指令到蓝牙诊断仪,使其执行相应动作
下发蓝牙诊断仪和ECU的升级文件
小程序将数据打包成文件保存
上电检测蓝牙OBD版本,显示提示信息
给用户分配不同的权限,使用不同的功能
通过指令配置蓝牙诊断仪的波特率,蓝牙名等
检测蓝牙连接情况和蓝牙诊断仪的CAN通讯情况
按固定周期查询车辆重要参数
支持OBD协议数据和UDS指令查询
DTC故障码读取和清除
导入文件和导出文件可转化为固定格式
连续不间断将CAN总线上的数据打包上传
更新自身程序
USB线可以操作蓝牙诊断仪内存里数据
刷写ECU的标定数据和程序
通过配置指令来设置蓝牙诊断仪的状态

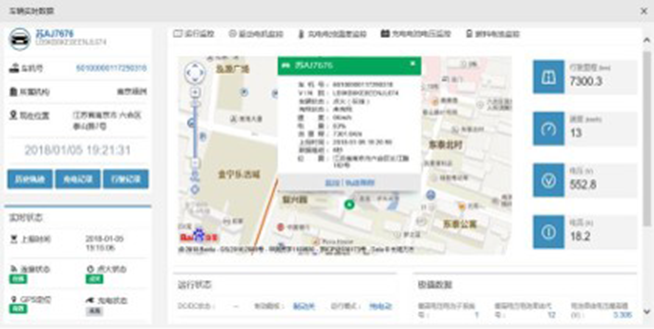

位置监控,单体电池数据监控、电机实时数据监控、充电监控、电子围栏监控、驾驶行为监控等
车辆实时故障预警,车辆历史故障查询与汇总、供应商故障预判与汇总
车机信息管理,SIM卡管理。SIM卡供应商管理
车型车款管理,车辆信息管理、地图标注管理、驾驶员管理

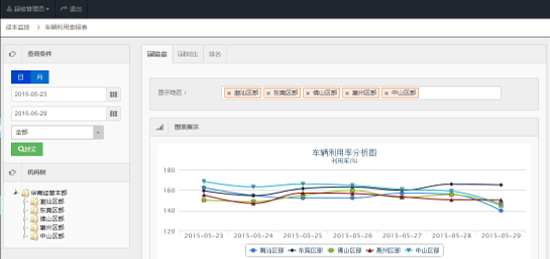

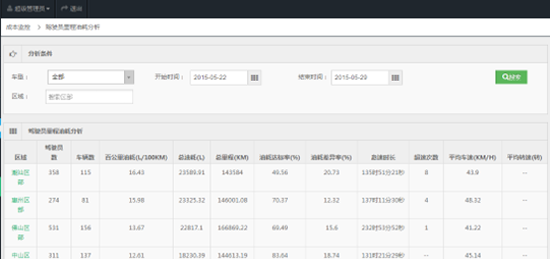

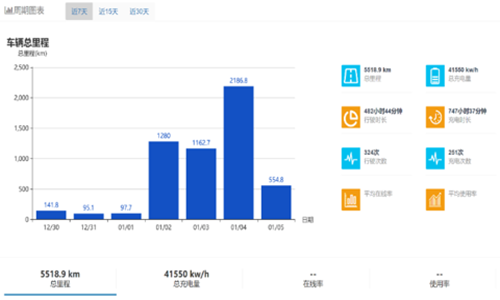

车辆里程统计、充电状态统计、驾驶行为统计、电子围栏统计、车辆在线率统计、车辆使用统计
车辆远程控制、车辆事件明细、车机连接状态、车机原始数据、车机历史数据等

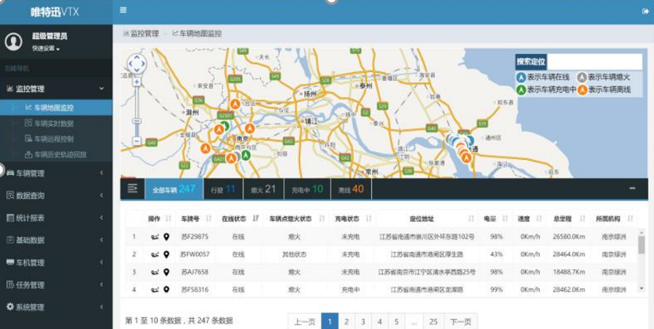

支持车辆的实时定位,跟踪定位及历史轨迹回放。跟踪及回放时的车辆运行轨迹可直观显示在监控界面,方便用户及时掌握车辆情况。

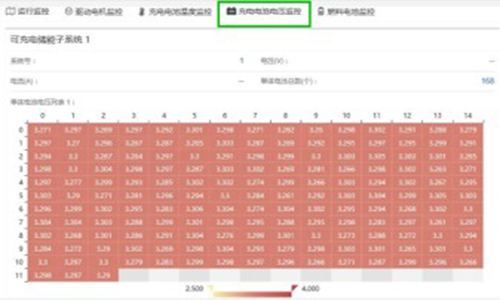

电压低时,显示为浅红色

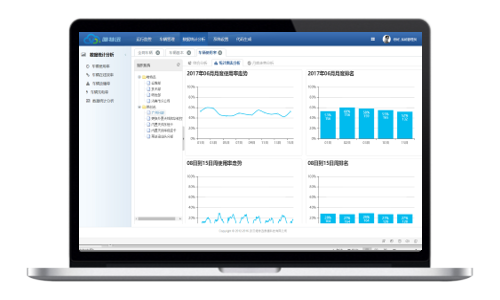

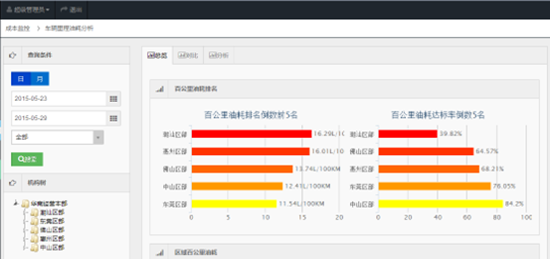

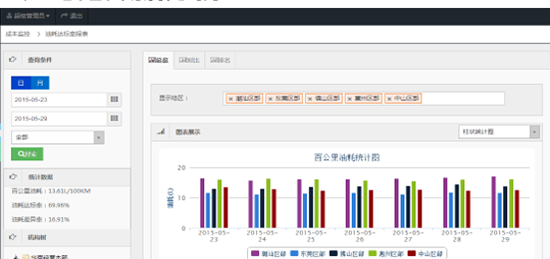

PC 端

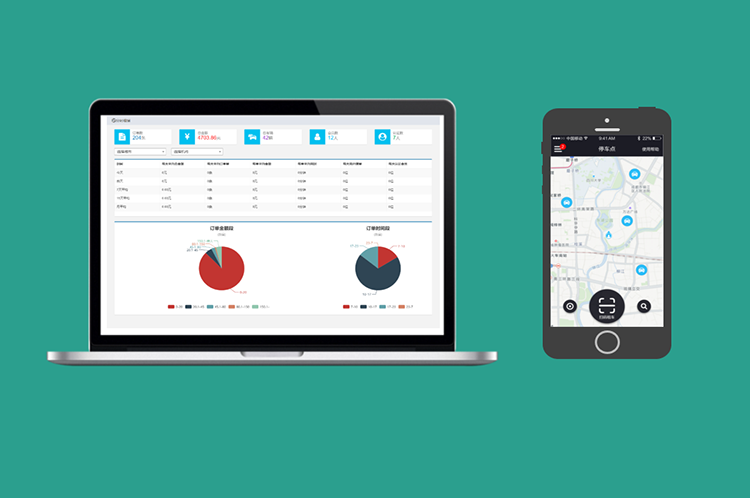

移动端 APP
助力运营企业后台Web、App、公众号等系统接入对车辆的各类型管理能力
开放平台接口,支持个性化定制
